CAM Rotierend

Der CAM-Drehmechanismus modelliert einen CAM-gesteuerten Drehtisch. Die CAM ist in einer Tabelle definiert, die manuell definiert oder aus einem anderen Tool importiert werden kann. Die CAM-Effizienz kann als Formel basierend auf dem CAM- und Tischwinkel, der Geschwindigkeit und der Maximalgeschwindigkeit definiert werden.

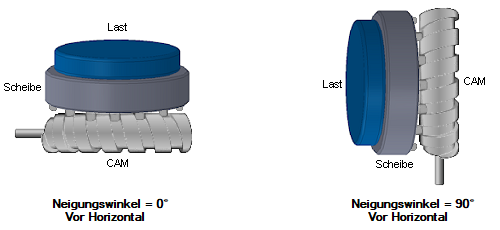

Exzentrische Last und Neigungswinkel
Bewegungsprofilposition, b = 90°
(CAM unter dem Tisch, nicht abgebildet)2

Neigungswinkel, q = 0°
Vor Horizontal
Seitenansicht


Neigungswinkel, q = 90°
Vor Horizontal
Seitenansicht

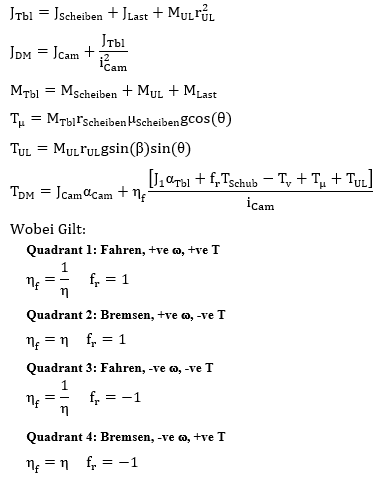

CAM Efficiency Formula

Hinweise

1) Gemäß den obigen Formeln werden die Scheibenmasse, MScheiben, und die Lastmasse, MUL, nur für das Drehmoment aufgrund der Reibung, Tm, verwendet und wirken sich nur aus, wenn der Neigungswinkel, q <> 90o.

2) Als allgemeine Regel gilt, dass sich der Nocken unterhalb des Tisches befinden sollte, damit das Öl den Nocken durch die Schwerkraft richtig schmiert.

Symbol Bedeutung Einheit
JDM Trägheit des Antriebsmechanismus kg-m2
JCam Trägheit der CAM kg-m2
JScheiben Trägheit der Scheiben kg-m2
JLast Trägheit von Last + Zuladung kg-m2
TDM Drehmoment des Antriebsmechanismus Nm
TSchub Schub Drehmoment unter Last Nm
Tv Drehmomentvektor unter Last Nm
Tm Scheibe Reibungskoeffizient Nm
TUL Drehmoment der Unwucht Last Nm
aCam CAM Drehbeschleunigung rad/s2
aTbl Tisch Drehbeschleunigung rad/s2
iCam CAM Verhältnis :1
h CAM Wirkungsgrad 1
b Bewegungsprofilposition o
q Neigungswinkel o
mScheiben Scheibe
MDM Masse des Antriebsmechanismus kg
MScheiben Masse der Scheiben kg
MLast Masse der Last kg
MUL Masse der Unwucht Last kg
rUL Offset Radius der Unwucht Last m
g Beschleunigung aufgrund von Schwerkraft = 9,81 m/s2
Fr Radiale kraft N
Fa Axiale kraft N
